Dyno Tractor

1

Copertura di sicurezza aggancio presa di forza

2

Ventilatori per il raffreddamento

3

Ruote per la stabilizzazione e il posizionamento

4

Connessione esterna delle sonde

5

Piedini anti-vibrazione

6

Staffe di sollevamento

Dyno Tractor è un sistema diagnostico realizzato per mezzi agricoli dotati di presa di forza. è gestito da un’unità di comando che consente di misurare una serie di parametri motore tra i quali la potenza erogata.

Dyno Tractor, la cui presa di forza è ricavata dal pieno unitamente all’albero principale del freno realizzato con un materiale di ottima qualità, garantisce un’altissima resistenza alla torsione.

Attraverso un albero cardanico con collegamento standard (optional) consente di collegarsi alla macchina ed in pochi minuti di misurare le seguenti grandezze:

Potenza massima alla presa di forza
Potenza massima motore
Coppia massima alla presa di forza
Coppia massima motore
Velocita’ della presa di forza
Pressione collettore di aspirazione
Temperatura acqua / olio
Temperatura gas di scarico

Dyno Tractor è equipaggiato di freno a correnti parassite. E’ disponibile nella versione a freno singolo per misurare potenze fino a 250 Kw oppure a freno doppio per potenze fino a 500 Kw. La struttura è di tipo modulare e permette quindi di trasformare il banco a freno singolo nella versione top di gamma con l’acquisto di un upgrade.

I TEST DISPONIBILI PER LA MISURA E PER LA DIAGNOSTICA SONO:

Test regime costante temporizzato
Test a trazione costante
Test frenatura manuale
Test decelerativo
Acquisizione dati tempo reale

Un software di semplice utilizzo e l’assenza di hardware consentono di operare con un notebook.

I valori sono facilmente valutabili sia dai display digitali che dal diagramma grafico.

Il puntatore sul grafico mostra inoltre automaticamente il valore corrispondente.

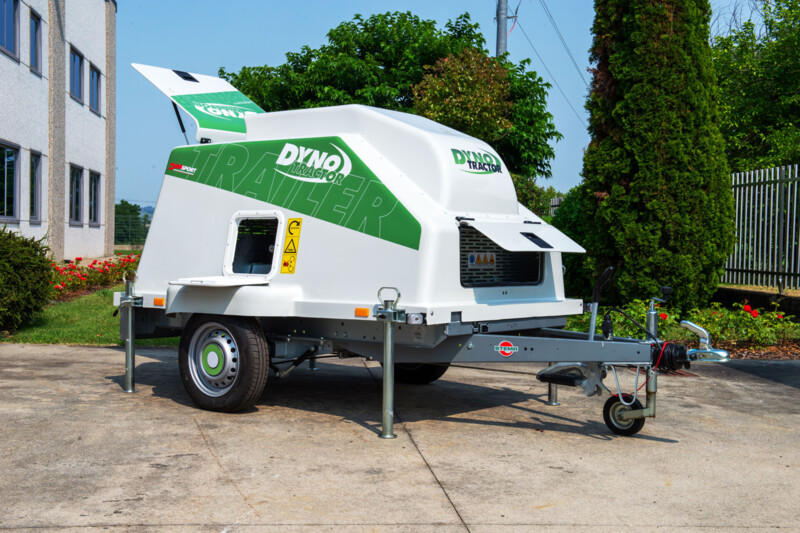

Con DYNO TRACTOR TRAILER raggiungi il trattore ovunque!

La gamma di banchi prova potenza della famiglia DYNO di Dimsport si arricchisce di un nuovo prodotto per il settore AGRI, pensato per rendere ancora più pratiche le operazioni diagnostiche, con un risparmio di tempo per i professionisti della calibrazione e per i loro clienti.

Dyno Tractor Trailer DF2TR-TR è di fatto un’evoluzione del DYNO TRACTOR tradizionale per testare i mezzi agricoli dotati di presa di forza; si affianca ai due modelli disponibili (DF2TR fino a 250 kW e DF4TR fino a 500 kW) per offrire ai professionisti una scelta ancora più ampia.

Si tratta di un banco di prova potenza per testare macchine agricole fino a 250 kW di potenza integrato in una struttura carrellata per il suo trasporto su strada e sul campo di lavoro. La portabilità del banco permette al professionista di offrire un servizio di testing puntuale ed efficiente, senza dover aspettare la macchina agricola nella propria officina, potendola invece raggiungere laddove svolge la sua attività.

La novità più importante riguarda la possibilità di testare ogni presa di forza, essendo possibile la connessione al banco su entrambi i lati. Si allarga così il raggio di azione dei banchi Dyno di Dimsport, ora in grado di testare anche mietitrebbie e trattori dotati di presa di forza anteriore.

Il carrello su cui è installato il banco prova potenza è corredato di numero identificativo, certificato di conformità e di tutti i documenti necessari per la richiesta del permesso di circolazione.

Come per gli altri DYNO TRACTOR della gamma, anche questo nuovo modello include il kit sonde di acquisizione dati; sono invece disponibili come optional un cardano, il kit codoli di varie misure e il kit di misurazione livelli consumo carburante.

DATI TECNICI DF2-4TR
Sistema di misura	Celle di carico
Albero di uscita	1’’ 3/4-6-part
Giri massimi	3200 rpm / giri al minuto
Potenza massima dei freni	250 kW (DF2TR) / 500 kW (DF4TR)
Coppia massima	6700 Nm
Almentazione elettrica	400 V, 50 Hz, 20 A
Peso	600 kg (DF2TR) / 1200 kg (DF4TR)
TABELLA PRESTAZIONALE CON 2 FRENI
Tempo di misura alla presa di forza	1 min 333 kW (DF2TR) / 650 kW (DF4TR) @ 1000 rpm
	2 min 246 kW (DF2TR) / 500 kW (DF4TR) @ 1000 rpm
	3 min 163 kW (DF2TR) / 320 kW (DF4TR) @ 1000 rpm
	4 min 128 kW (DF2TR) / 250 kW (DF4TR) @ 1000 rpm
	12 min 107 kW (DF2TR) / 200 kW (DF4TR) @ 1000 rpm
KIT ACQUISIZIONE DATI
Sonda temperatura olio (°C) / H2O (°C)	0 - 150°C
Sonda temperatura K	0 - 1000°C
Sonda pressione turbo (bar)	-1.00 + 3.00
Misuratore consumo	4- 200 l/h

I valori vengono misurati ed integrati attraverso i dati rilevati da una stazione barometrica integrata in applicazione delle seguenti normative: DIN 70020, EGW 80/1269, SO 1585, SAE J1349, JIS D1001
