Dyno Tractor

1

Şaft başi için güvenlik korumasi

2

Soğutma fanlari

3

Konumlandirma ve stabilizasyon için tekerlekler

4

Problarin harici bağlantisi

5

Antivibrasyon ayaklari

6

Kaldirma üzengileri

Dyno Tractor, kardan miline sahip tarım araçları için geliştirilmiş bir tanılama sistemidir.
Bir yönetim birimi tarafından desteklenen bu sistem, motor güç değeri gibi bir dizi parametrenin ölçülmesine imkan tanır. Dyno Tractor'ün mil freni, yüksek burulma direnci sağlayan yüksek kaliteli malzeme ile sunulmaktadır. Bir standart kardan mili (opsiyonel) araca kolay bağlamaya izin verir ve aşağıdaki ölçümlerin kolaylıkla gerçekleştirilmesini sağlar:

Maksimum kalkış gücü
Maksimum motor gücü
Maksimum kalkış torku
Maksimum motor torku
Kardan mili devri
Emme manifoldu basıncı
Su / yağ basıncı
Egzoz gazı basıncı

Dyno Tractor, burgaç akım freni ile donatılmıştır. İki model mevcuttur: 250 Kw motor gücüne kadar ölçüme izin veren tek frenli sürüm ve 500 Kw motor gücüne kadar ölçüme izin veren çift frenli sürüm. Modüler yapısı, makinenin tek frenli sürümden üst sürüme yükseltilmesi için bir yükseltme satın almanıza izin verir.

Ölçüm ve tanılama için mevcut testler şunlardır:

Zamanlı sabit motor devri testi
Sabit çekiş testi
Sabit frenleme testi
Yavaşlama testi
Gerçek zamanlı veri günlükçüsü

Kullanıcı dostu bir yazılıma sahip olması ve donanım bulunmaması, doğrudan traktör sürücü koltuğu üzerinden bir dizüstü bilgisayar ile çalışmaya izin verir. Dijital ekranlar ve grafik sayesinde ölçülen değerler değerlendirilebilir. İmleç tablo üzerinde hareket ettirilerek, ilgili değer otomatik olarak gösterilir.

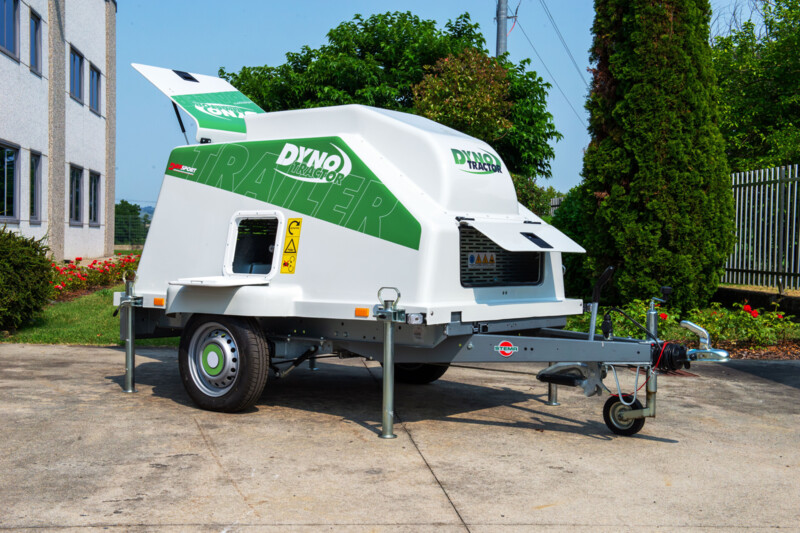

DYNO TRACTOR TRAILER ile traktöre her yerde ulaş!

Dimsport'un DYNO ailesinin güç testi tezgahları serisi, tanılama işlemlerini daha da kolay uygulanabilir hale getirmek ve kalibrasyon profesyonelleri ve onların müşterileri için zaman tasarrufu sağlamak için tasarlanan, TARIM sektörü için yeni bir ürün ile zenginleştirildi.

Dyno Tractor Trailer DF2TR-TR güç çıkışı ile donatılmış zırai araçları test etmek için geleneksel bir DYNO TRACTOR geliştirme ürünüdür; profesyonellere daha geniş seçenek yelpazesi sunmak için mevcut olan iki modelin (250 kW'a kadar DF2TR ve 500 kW'a kadar DF4TR) yanında yerini almaktadır.
Yol üzerinde ve çalışma arazisinde taşınması için yürüyen bir yapı üzerine entegre edilen 250 kW güçe kadar tarım makinelerini test etmek için kullanılan bir güç testi tezgahıdır. Tezgahın taşınabilirliği sayesinde teknisyen, tarım aracının kendi atölyesine gelmesini beklemek zorunda kalmadan, makinenin faaliyetini gerçekleştirdiği konuma götürerek test işlemini gerçekleştirebilir.

En önemli yenilik, her güç çekiş tipini test etme imkanını sunan, her iki kenarda bağlantı gerçekleştirebilme özelliğidir. Böylece Dimsport'un Dyno tezgahlarının çalışma alanı genişletilerek, artık ön güç çekişli hasat makineleri ve traktörleri de test edebilme kapasitesine sahip olmasıdır.
Güç test tezgahının kurulduğu arabanın bir kimlik numarası mevcuttur, uygunluk belgesine ve dolaşım izni için gerekli tüm belgelere sahiptir.

Serinin diğer tüm DYNO TRACTOR ürünleri gibi, bu yeni model de veri elde etme sondaları kitini içerir; opsiyonel olarak ise bir kardan mafsalı, farklı ölçülerde şaft kiti ve yakıt tüketim seviyeleri ölçüm kiti mevcuttur.

DF2-4TR TEKNİK ÖZELLİKLER
Ölçüm sistemi	Yük hücreleri
Kalkış şaft profili	1’’ 3/4-6-parça
Maks. RPM	3200 rpm
Maksimum fren gücü	250 kW (DF2TR) / 500 kW (DF4TR)
Maks. tork	6700
Güç beslemesi	400 V, 50 Hz, 20 A
Ağırlık	600 kg (DF2TR) / 1200 kg (DF2TR)
2 FREN İÇİN PERFORMANS TABLOSU
Güç alma milinde ölçüm süresi	1 min 333 kW (DF2TR) / 650 kW (DF4TR) @ 1000 rpm
	2 min 246 kW (DF2TR) / 500 kW (DF4TR) @ 1000 rpm
	3 min 163 kW (DF2TR) / 320 kW (DF4TR) @ 1000 rpm
	4 min 128 kW (DF2TR) / 250 kW (DF4TR) @ 1000 rpm
	12 min 107 kW (DF2TR) / 200 kW (DF4TR) @ 1000 rpm
VERİ TOPLAMA SETİ
Yağ sıcaklık sensörü (°C) / H2O (°C)	0 - 150°C
K sıcaklık sensörü	0 - 1000°C
Takviye basınç sensörü (bar)	-1.00 + 3.00
Tüketim, cihaz	4- 200 l/s

Ölçüm verileri, aşağıdaki yönetmeliklere uygun olan, entegre bir barometrik birim ile toplanmakta ve standartlaştırılmaktadır: SAE J1995, ISO TR 14396-ECE R120, CE 97/68-2000/25/CE, ECE R24, CEE 80/1269, DIN70020, OCDE
